CADdy++ Meccanica Basic

Foglio informativo in formato PDF

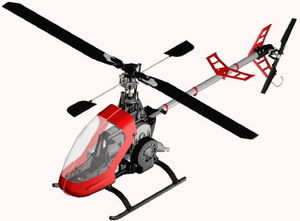

  • db_db_Hubschrauber.jpegComplete funzionalità 2D per la produzione e la modifica di tavole di disegno o per la definizione dei contorni di base nella modellazione 3D.
  • Assistente di guida per la creazione di un nuovo modello o disegno.
  • Quotatura completamente associativa di: raggi, diametri, angoli, archi, semidiametri, smussi, elementi singoli e/o punti geometrici, quotature in serie, parallelo, progressive, in coordinate.
  • Tratteggio di sezioni completamente associativo e automaticamente rigenerato in caso di modifica.
  • Gestione automatica delle scale per l'esecuzione di tavole di disegno multiscala dotate di dettagli.
  • Tecnica di separazione oggetti per gruppi e/o livelli.
  • Calcoli geometrici di aree, perimetri, momenti ed assi di inerzia baricentrici o secondo un qualsiasi sistema di coordinate.
  • Librerie di simboli ampliabili con selezione grafica.
  • Associatività tra ambiente 3D e 2D.
  • Disegni ibridi con integrazione di immagini pixel e possibilità di vettorializzazione interattiva .
  • Proiezione automatica di qualsiasi vista associativa del modello 3D nel disegno.
  • Modellazione volumetrica diretta 3D attraverso solidi elementari, estrusioni lineari o di rivoluzione di superfici o contorni 2D.

CADdy++ Meccanica Standard

Foglio informativo in formato PDF

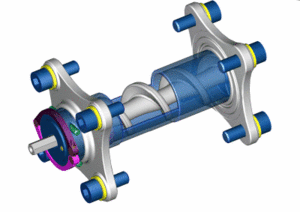

  • db_Wellenpunmpe1.gifDefinizione degli oggetti attraverso solidi elementari, solidi speciali, superfici e percorsi 3D e contorni 2D.
  • Superfici complesse di raccordo con raggio variabile, superfici ottenute per rotolamento, smussi.
  • Funzionalità di assemblaggio orientate all’uso di concetti di allineamento, complanarità coassialità, ecc..
  • Visualizzazione dei solidi in shading anche con trasparenze parziali e definizione di punti luce.
  • Proiezioni automatiche in viste ortogonali o in viste definibili a piacere.
  • Definizione di sezioni complete o parziali associate al modello. Le viste in sezione possono essere ribaltate e posizionate liberamente. Le linee di sezione e i relativi testi vengono automaticamente inseriti.
  • Reale e completa integrazione e associatività bidirezionale 3D/2D.
  • Disegno parametrico e variazionale sia in ambiente 2D che 3D. Definizione interattiva di vincoli e parametri.
  • Gestione flessibile e personale delle scale e dei formati prototipo di disegno con adeguamento automatico delle geometrie.
  • Tutte le caratteristiche di quotatura e di tratteggio completamente associative ed in accordo con le normative.
  • Integrazione delle tolleranze di forma e posizione così come dei segni di finitura superficiale.
  • Libertà di scelta sull'aspetto, dimensione e posizione dei segni.
  • Organizzazione dei componenti e dei gruppi del disegno orientata agli oggetti con interfaccia ODBC. Definizione libera dei dati associabili e delle opzioni di disegno compresi la grafica dell'elenco componenti e gli indicatori di posizione.
  • Catalogo parti standard parametriche (elementi di connessione e cuscinetti) che possono essere modificati in qualsiasi momento anche fuori dagli standard.
  • Integrazione e modifica di immagini raster.CADdy++ Meccanica supporta una quantità di formati pixel, che possono essere inseriti nel disegno, digitalizzati e vettorializzati. Sono anche possibili modifiche e salvataggi dei dati raster.
  • Importazione e Esportazione del formato SAT (standard ACIS, utilizzabile per interoperabilità con programmi CAM e/o FEM).
  • Esportazione dei dati in formato STL per Stereolitografia.
  • Importazione e Esportazione nei formati DWG e DXF (Release 14) così come del formato PIC di CADdy.

CADdy++ Meccanica Professional

Foglio informativo in formato PDF

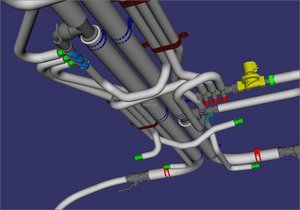

geteborg 1Questo modulo di modellazione 3D basato su Features, oltre a contenere un ampio catalogo di oggetti e forme parametriche, permette la definizione interattiva di componenti parametrici e loro gruppi rendendoli così disponibili in libreria. Ciò è possibile anche definendo i parametri di controllo.

Componenti integrati:

Progettazione di Feature:

  • Feature Manager per una gestione grafica ed interattiva della struttura delle features e per la loro modifica.
  • Corpi elementari parametrici 3D rappresentati come features
  • Features di elaborazione, ad es. elementi di forma quali raccordi, smussi, rinforzi, tasche, gole, forature, etc..
  • Features Semantiche per il riferimento ed la posizione rispetto a superfici ed assi.

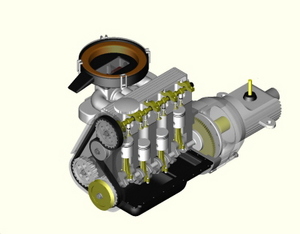

  • db Motor-Getriebe1 1Features Tecnologiche per la lavorazione o definizione del pezzo quali ad es. la finitura superficiale o il materiale.

Progettazione con Features:

  • Libreria 3D di componenti normalizzati.
  • Totale (al 100%) modificabilità sia delle parti che degli assiemi.
